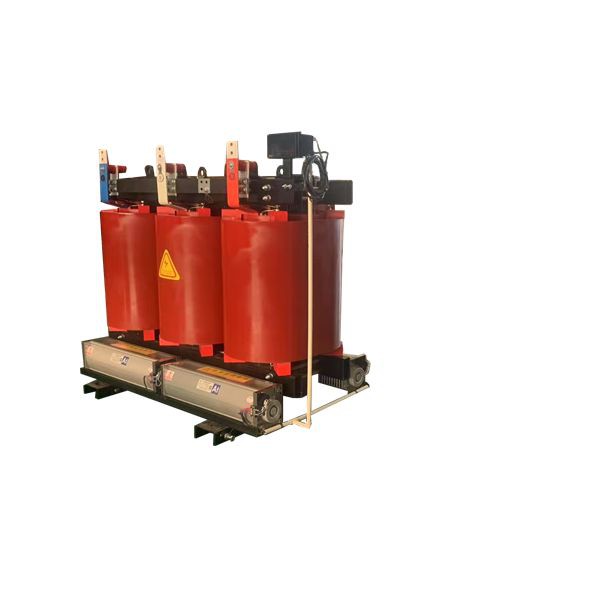

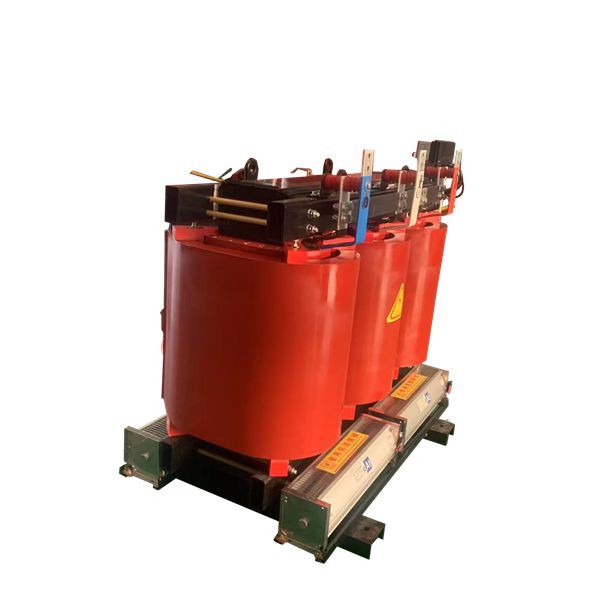

630 kVA कास्ट कोइल ट्रान्सफर्मर-6.6/0.55 kV|दक्षिण अफ्रिका २०२५
क्षमता: 630 kVA
भोल्टेज: 6.6/0.55 kV
सुविधा: तापमान नियन्त्रक र प्रशंसक संग
कास्ट रेसिन ड्राई टाइप ट्रान्सफर्मर – द फ्लेम-प्रतिरोधी, मौन ऊर्जा समाधान!
01 सामान्य
1.1 परियोजना विवरण
630 kVA ड्राई प्रकारको ट्रान्सफर्मर 2025 मा दक्षिण अफ्रिकामा डेलिभर गरिएको थियो। ट्रान्सफर्मरको मूल्याङ्कन शक्ति ONAN/ONAF कुलिङको साथ 630 kVA हो। प्राथमिक भोल्टेज ±2*2.5% ट्यापिङ दायरा (NLTC) सँग 6.6 kV हो, दोस्रो भोल्टेज 0.55 kV हो, तिनीहरूले Dyn11 को भेक्टर समूह बनाए।
कास्ट रेसिन ड्राई टाइप ट्रान्सफर्मर उच्च सुरक्षा, दक्षता र विश्वसनीयताका लागि डिजाइन गरिएको एक अत्याधुनिक-विद्युत समाधान हो। पारम्परिक तेल-भरिएको ट्रान्सफर्मरको विपरीत, यसले तेल चुहावट, आगलागी र वातावरणीय खतराहरूलाई हटाएर विन्डिङहरूलाई समेट्नको लागि फ्लेम-इपोक्सी रेसिन प्रयोग गर्छ।
इनडोर स्थापनाहरूको लागि आदर्श, यी ट्रान्सफर्मरहरू चुपचाप काम गर्छन्, न्यूनतम मर्मत आवश्यक पर्दछ, र नमी, धुलो, र संक्षारक वातावरणमा अत्यधिक प्रतिरोधी हुन्छन्।
उत्कृष्ट थर्मल स्थिरता र स्वयं{0}} निभाउने गुणहरूको साथ, तिनीहरूले व्यावसायिक भवनहरू, अस्पतालहरू, डेटा केन्द्रहरू, र औद्योगिक प्लान्टहरू जस्ता महत्वपूर्ण अनुप्रयोगहरूमा निर्बाध शक्ति सुनिश्चित गर्छन्। कास्ट रेसिन ड्राई टाइप ट्रान्सफर्मर छनोट गर्नु भनेको सफा, इको-मैत्री, र दिगो-बिजुली वितरण प्रणालीमा लगानी गर्नु हो जसले सुरक्षा र कार्यसम्पादनलाई प्राथमिकता दिन्छ।
1.2 प्राविधिक विशिष्टता
630 kVA ड्राई टाइप ट्रान्सफर्मर स्पेसिफिकेशन र डाटा शीट
|
मा पठाइयो
दक्षिण अफ्रिका
|
|
वर्ष
2025
|
|
टाइप गर्नुहोस्
ड्राई टाइप ट्रान्सफर्मर
|
|
मूल सामग्री
अनाज उन्मुख सिलिकन स्टील शीट
|
|
मानक
IEC60076
|
|
रेटेड पावर
630kVA
|
|
आवृत्ति
५० हर्ट्ज
|
|
भेक्टर समूह
Dyn11
|
|
चरण
3
|
|
चिसो प्रकार
ONAN/ONAF
|
|
प्राथमिक भोल्टेज
6.6kV
|
|
माध्यमिक भोल्टेज
०.५५ केभी
|
|
घुमाउरो सामग्री
एल्युमिनियम
|
|
प्रतिबाधा
6%
|
|
परिवर्तक ट्याप गर्नुहोस्
NLTC
|
|
ट्याप दायरा
±2*2.5% @ प्राथमिक पक्ष
|
|
लोड हानि छैन
१.३ किलोवाट
|
|
लोड हानि मा
६.५ किलोवाट
|
1.3 रेखाचित्र
630 kVA कास्ट राल ड्राई टाइप ट्रान्सफर्मर रेखाचित्र रेखाचित्र र आकार।
02 निर्माण
२.१ कोर
कोर प्रकारको ट्रान्सफर्मर उच्च-पारगम्यता चिसो-रोल्ड सिलिकन स्टिल ल्यामिनेशनको साथ एक चरणमा-हिस्टेरेसिस र एडी वर्तमान घाटा कम गर्नको लागि ल्याप स्ट्याकिङ कन्फिगरेसनको साथ निर्मित। कोर प्रकारको संरचनाले घुमाउरो वितरण र परिष्कृत गर्मी अपव्यय सुनिश्चित गर्दछ। एन्टी-संक्षारक इन्सुलेशन कोटिंगको साथ, यसले शान्त सञ्चालन, कम तापक्रम वृद्धि, र भरपर्दो कार्यसम्पादनको लागि सुधारिएको ऊर्जा दक्षता प्रदान गर्दछ।
२.२ घुमाउरो
ट्रान्सफर्मरले उत्कृष्ट इन्सुलेशन र मेकानिकल बल सुनिश्चित गर्दै इपोक्सी रेसिन विन्डिङहरू समावेश गर्दछ। HV/LV विन्डिङहरू परिष्कृत डाइलेक्ट्रिक शक्तिको लागि इन्टरलेयर इन्सुलेशनको साथ एल्युमिनियम कन्डक्टरहरूबाट बनेका हुन्छन्। सुरक्षित बिजुली जडान र सजिलो मर्मतका लागि ट्रान्सफर्मरमा झाडीहरू घुमाउरो टर्मिनलहरूमा स्थापना गरिन्छ। विन्डिङहरू आर्द्रता-प्रूफ र धुलो-प्रतिरोधी, कठोर वातावरणका लागि उपयुक्त हुन्छन्।
2.3 अन्तिम सभा

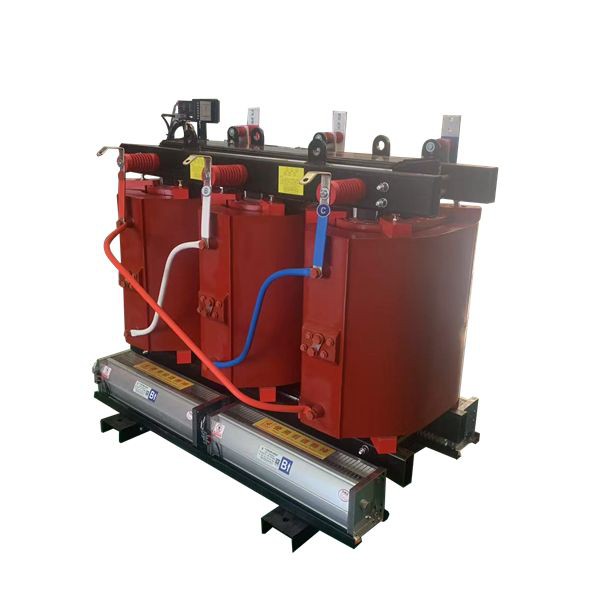

ट्रान्सफर्मरले उन्नत डिजाइन अपनाएको छ, जसमा इपोक्सी-रेसिन कास्ट विन्डिङहरू र स्टेप-लेप्ड कोरहरू प्रबलित ट्रान्सफर्मर इन्सुलेशन कोष्ठकहरूसँग जम्मा हुन्छन्। एकाइले एक बुद्धिमान तापक्रम नियन्त्रक र कूलिङ फ्यानहरू एकीकृत गर्दछ जसले लोड अवस्थाहरूमा आधारित वायुप्रवाहलाई स्वचालित रूपमा समायोजन गर्दछ। पूर्णतया इन्सुलेटेड, क्षरण प्रतिरोधी बुशिङ र टर्मिनलहरू सहित, अनुकूलित वायुप्रवाह च्यानलहरूको साथ यसको खुला- फ्रेम संरचनाले विभिन्न लोड अवस्थाहरूमा भरपर्दो सञ्चालनको लागि प्रभावकारी तापको अपव्यय सुनिश्चित गर्दछ।

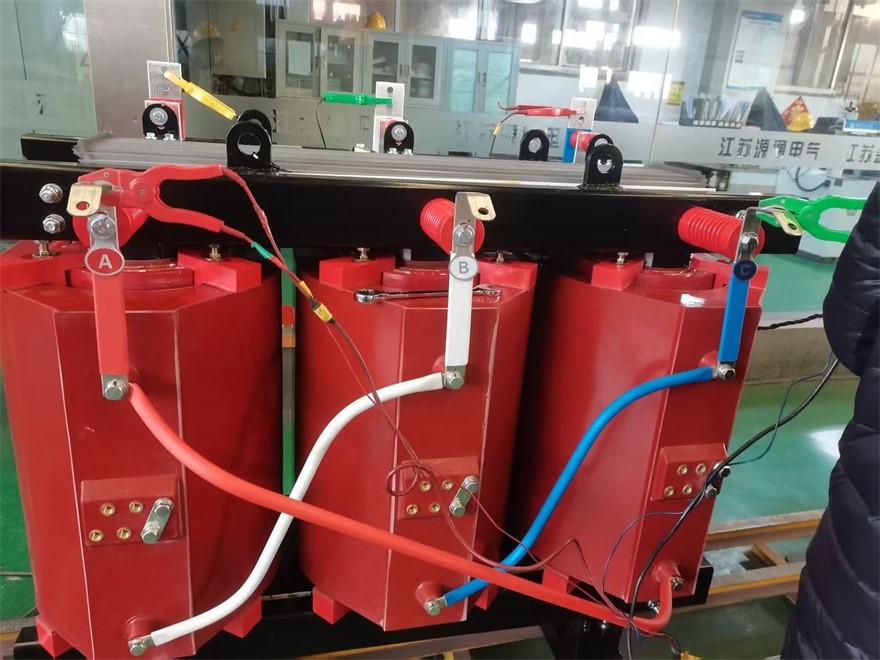

03 परीक्षण
|
छैन। |
परीक्षण वस्तु |
एकाइ |
स्वीकृति मानहरू |
मापन गरिएको मानहरू |
निष्कर्ष |
|
|
1 |
घुमाउरो प्रतिरोध को मापन |
/ |
अधिकतम प्रतिरोध असंतुलन दर रेखा प्रतिरोध: 2% भन्दा कम वा बराबर |
HV (लाइन) |
LV (लाइन) |
पास |
|
0.06% |
0.61% |
|||||
|
2 |
भोल्टेज अनुपातको मापन र चरण विस्थापनको जाँच |
/ |
प्रिन्सिपल ट्यापिङमा भोल्टेज अनुपातको सहिष्णुता: ±1/10 जडान प्रतीक: Dyn11 |
-0.02% ~ 0.16% Dyn11 |
पास |
|
|
3 |
सर्किट प्रतिबाधा र लोड हानिको छोटो- मापन |
/ kW kW |
t: 120 डिग्री Z%: मापन गरिएको मान Pk: मापन मूल्य Pt: मापन गरिएको मान |
6.02% 4.55 6.28 |
पास |
|
|
4 |
90% र मूल्याङ्कन गरिएको भोल्टेजको 110% मा लोड घाटा र वर्तमानको कुनै- मापन |
/ kW |
I0:: मापन मूल्य प्रदान गर्नुहोस् P0: मापन मूल्य प्रदान गर्नुहोस् |
९०% उर |
0.414 0.985 |
पास |
|
१००% उर |
0.46 1.095 |
|||||
|
110% Ur |
0.506 1.204 |
|||||
|
5 |
लागू भोल्टेज परीक्षण |
/ |
HV: 20kV 60s LV: 3kV 60s |
परीक्षण भोल्टेजको कुनै पतन हुँदैन |
पास |
|
|
6 |
प्रेरित भोल्टेज प्रतिरोध परीक्षण |
/ |
लागू भोल्टेज (KV): २ उर प्रेरित भोल्टेज (KV): 1.1 अवधि(हरू): 40 आवृत्ति (HZ): 150 |
परीक्षण भोल्टेजको कुनै पतन हुँदैन |
पास |
|
|
7 |
आंशिक डिस्चार्ज परीक्षण |
pC |
आंशिक डिस्चार्जको अधिकतम स्तर 10 पीसी हुनुपर्छ |
＜10 |
पास |
|
04 प्याकिङ र ढुवानी
4.1 प्याकिङ
कास्ट रेसिन ड्राई प्रकारको ट्रान्सफर्मर सुरक्षित रूपमा भारी- ड्युटी प्लाईवुड क्रेटहरूमा प्याक गरिएको छ, जसले यातायात र भण्डारणको समयमा बलियो सुरक्षा प्रदान गर्दछ।
मेटल-प्रबलित किनारहरूले प्रभाव प्रतिरोधलाई बढाउँछ, जबकि अनुकूलन कुशनिङले कोर र विन्डिङलाई सुरक्षित गर्दछ। बाह्य चिन्हहरू (गुरुत्वाकर्षण केन्द्र, नमी चेतावनी, लिफ्टिंग बिन्दुहरू) विश्वव्यापी रसद मानकहरूको पालना गर्दछ।
4.2 ढुवानी
ट्रान्सफर्मर सीआईएफ (लागत, बीमा र भाडा) सर्तहरू अन्तर्गत चिनियाँ मुख्य बन्दरगाहहरूबाट दक्षिण अफ्रिकाको डरबनमा समुद्री मार्गमा पठाइन्छ। ट्रान्सफर्मर यातायातले कुल कार्गो मूल्य कभर गर्ने पूर्ण समुद्री बीमा समावेश गर्दछ। गन्तव्य पोर्टमा भन्सार क्लियरेन्स र निरीक्षणको लागि व्यावसायिक फ्रेट फर्वार्डिङ सेवाहरू प्रदान गरिन्छ।
डेमुरेज शुल्कहरू रोक्नको लागि आगमनमा तत्काल पिकअप गर्न सिफारिस गरिन्छ।
05 साइट र सारांश
पावर प्रणालीहरूको लागि भरपर्दो समाधानको रूपमा, कास्ट रेसिन ड्राई टाइप ट्रान्सफर्मर यसको तेल-नि:शुल्क डिजाइन, आगो प्रतिरोध, नमी संरक्षण, र मर्मत-नि:शुल्क सञ्चालनको साथ फरक छ, यसले यसलाई व्यावसायिक भवनहरू, औद्योगिक प्लान्टहरू र नवीकरणीय ऊर्जा अनुप्रयोगहरूको लागि आदर्श बनाउँछ। सटीक इन्जिनियरिङ् र कडा गुणस्तर नियन्त्रणको साथ, प्रत्येक एकाइले उच्च दक्षता, सुरक्षा र स्थायित्व प्रदान गर्दछ।
हामीलाई छनोट गरेर, तपाईंले उत्कृष्ट उत्पादन मात्र नभई विशेषज्ञ प्राविधिक सहयोग र बिक्री पछिको व्यापक- सेवा पनि प्राप्त गर्नुहुन्छ। प्राविधिक विवरणहरू वा अनुकूलित समाधानहरूको लागि, आज हाम्रो ईन्जिनियरिङ् टोलीलाई सम्पर्क गर्नुहोस्!
