1500 KVA मध्यम भोल्टेज ड्राई टाइप ट्रान्सफर्मर-15/0.55 KV|दक्षिण अफ्रिका २०२५

01 सामान्य

1.1 परियोजना विवरण

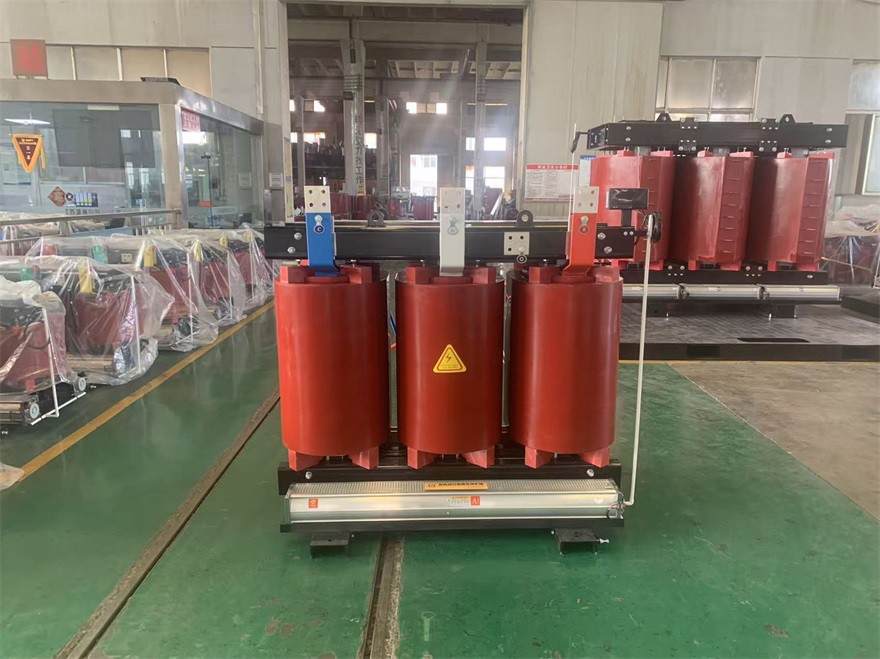

1500kVA कास्ट कोइल ड्राई प्रकारको ट्रान्सफर्मर 2025 मा दक्षिण अफ्रिकामा डेलिभर गरिएको थियो। ट्रान्सफर्मरको मूल्याङ्कन शक्ति KNAN/KNAF कुलिङको साथ 1500 kVA हो। प्राथमिक भोल्टेज ±2*2.5% ट्यापिङ दायरा (NLTC) संग 15 kV हो, दोस्रो भोल्टेज 0.55 kV हो, तिनीहरूले Dyn11 को भेक्टर समूह बनाए।

कास्ट कोइल ड्राई टाइप ट्रान्सफर्मरले पावर वितरण प्रविधिमा सुरक्षा, विश्वसनीयता र वातावरणीय दिगोपनको शिखरलाई प्रतिनिधित्व गर्दछ। परम्परागत तरल-भरिएको वा हावामा भरिएको सुख्खा-प्रकारको ट्रान्सफर्मरको विपरीत, यसको उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरू भ्याकुम दबाबमा ठोस इपोक्सी रालले इन्क्याप्सुलेटेड हुन्छन्। यो उन्नत कास्टिङ प्रक्रियाले ट्रान्सफर्मर सिर्जना गर्छ जुन वस्तुतः मर्मतसम्भार-मुक्त र कठोर वातावरणमा अभेद्य हुन्छ।

हाम्रो कास्ट कोइल ट्रान्सफर्मर असाधारण प्रदर्शनको लागि ईन्जिनियर गरिएको छ। यो गैर-ज्वलनशील छ, कुनै विषाक्त धुवाँ उत्सर्जन गर्दैन, र तेल चुहावटको शून्य जोखिम खडा गर्छ, यसलाई इनडोर, मिशन-महत्वपूर्ण अनुप्रयोगहरू जस्तै उच्च-उच्च भवनहरू, अस्पतालहरू, डेटा केन्द्रहरू, औद्योगिक प्लान्टहरू, र अपतटीय सुविधाहरूमा सुरक्षित स्थापनाको लागि आदर्श विकल्प बनाउँछ।

आर्द्रता, रसायन र प्रदूषकहरूको उच्च प्रतिरोधको साथ, उच्च डाइइलेक्ट्रिक शक्ति र असाधारण छोटो{0}}सर्किट प्रतिरोध क्षमताहरू सहित, कास्ट कोइल ड्राई टाइप ट्रान्सफर्मरले निर्बाध बिजुली आपूर्ति र लामो सेवा जीवन सुनिश्चित गर्दछ, मानसिक शान्ति र स्वामित्वको कम कुल लागत प्रदान गर्दछ।

1.2 प्राविधिक विशिष्टता

1500 kVA कास्ट कोइल ड्राई टाइप ट्रान्सफर्मर स्पेसिफिकेशन र डाटा शीट

1.3 रेखाचित्र

1500 kVA कास्ट राल ड्राई प्रकार ट्रान्सफर्मर रेखाचित्र रेखाचित्र र आकार।

02 निर्माण

२.१ कोर

२.२ घुमाउरो

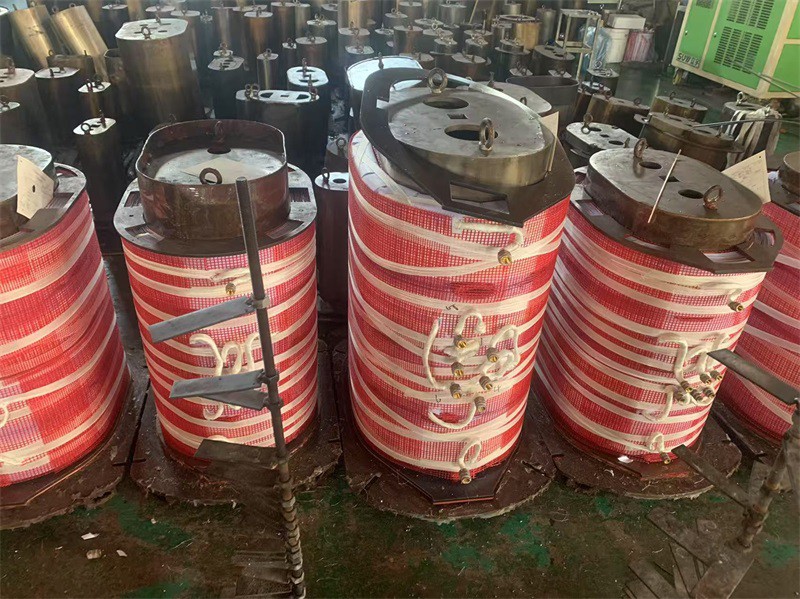

कास्ट कुण्डल ड्राई प्रकारको ट्रान्सफर्मरको घुमाउरो सामान्यतया उच्च चालकता तामा वा एल्युमिनियम कन्डक्टरहरूबाट बनेको हुन्छ, जसलाई कुण्डलमा ठीकसँग घाउ गरिन्छ र त्यसपछि भ्याकुम कास्टिङ टेक्नोलोजी मार्फत इपोक्सी रालमा इन्क्याप्सुलेटेड हुन्छ। यो अभिन्न कास्टिङ ढाँचाले हावाको खाडल हटाउँछ, उत्कृष्ट इन्सुलेशन प्रदर्शन, नमी प्रतिरोध र मेकानिकल बल प्रदान गर्दछ, जबकि प्रभावकारी रूपमा आंशिक डिस्चार्जलाई दबाइन्छ र कठोर वातावरणमा पनि स्थिर सञ्चालन सुनिश्चित गर्दछ।



2.3 अन्तिम सभा

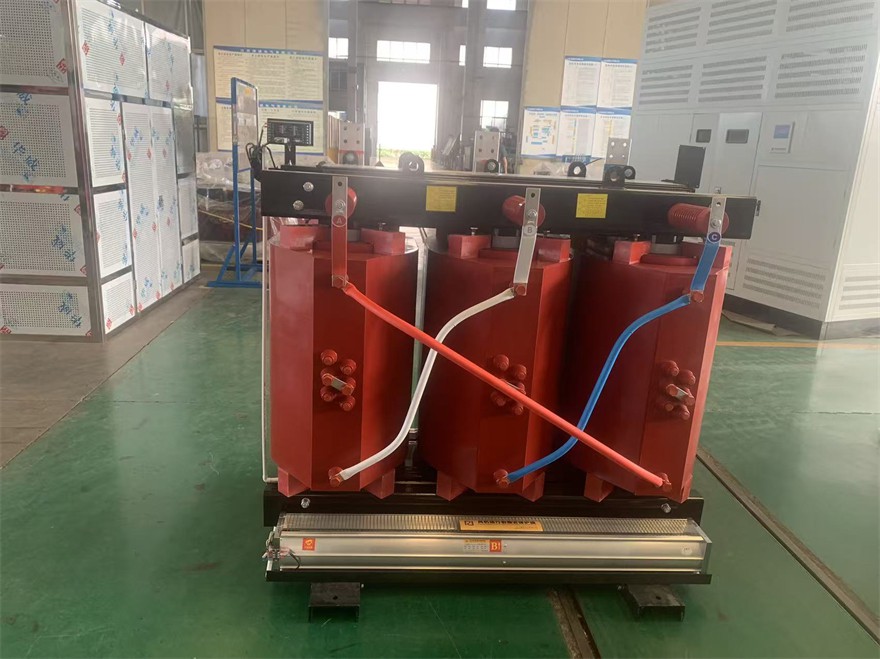

कास्ट कोइल ड्राई टाइप ट्रान्सफर्मरको अन्तिम एसेम्बली बेस फ्रेममा ल्यामिनेटेड आइरन कोर राखेर सुरु हुन्छ। त्यसपछि, भ्याकुम-कास्ट हाई-भोल्टेज र कम-भोल्टेज विन्डिङहरू फहराईन्छ र केन्द्रित रूपमा कोर स्तम्भहरूमा माउन्ट गरिन्छ, इन्सुलेशन स्पेसरहरू सटीक खाली ठाउँहरू कायम राख्न स्थापना गरिन्छ। त्यसपछि, सीसा तारहरू टर्मिनल ब्लकहरूमा जडान हुन्छन्, कूलिङ फ्यानहरू (यदि सुसज्जित भएमा) र तापक्रम निगरानी यन्त्रहरू माउन्ट गरिएका हुन्छन्, त्यसपछि सुरक्षात्मक घेरा फिट गरेर। अन्तिम विद्युतीय परीक्षणहरूले विधानसभा अनुपालन सुनिश्चित गर्दछ।





03 परीक्षण

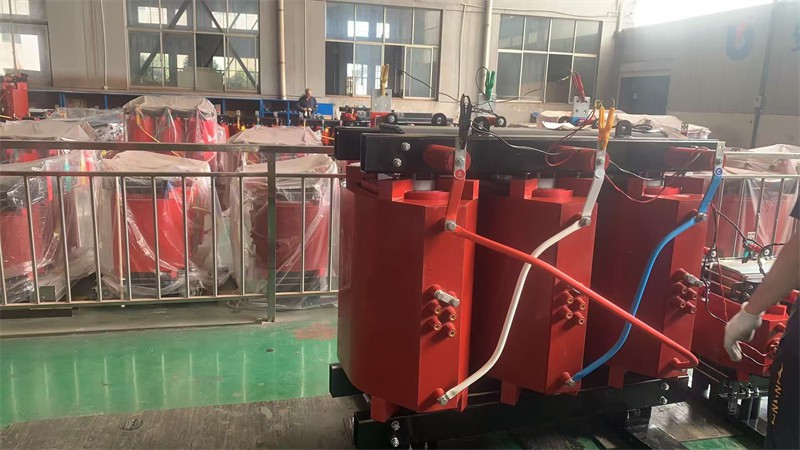

1500kVA-15/0.55kV मोडेल जस्ता कास्ट कोइल ड्राई प्रकारका ट्रान्सफर्मरहरूका लागि परीक्षणहरू, IEC 60076 शृङ्खला मानकहरू (1, 3, 11) को पालना गर्दछ र मुख्य दिनचर्या वस्तुहरू समावेश गर्दछ: घुमाउरो प्रतिरोध मापन (असन्तुलन प्रमाणीकरण), 2% भन्दा कम वा बराबर डिस्प्लेसेज भोल्टेज जाँच (Dyn11, विचलन ±1/10), छोटो-सर्किट प्रतिबाधा/लोड हानि र नो-लोड हानि/वर्तमान परीक्षणहरू, डाइइलेक्ट्रिक परीक्षणहरू (60s को लागि 38kV लागू भोल्टेज, 150Hz मा 40s को लागि 1.1kV प्रेरित भोल्टेज), र अधिकतम 10p वा बराबरको आंशिक डिस्चार्ज परीक्षणको पुष्टि गर्दै। बिजुली र इन्सुलेशन प्रदर्शन।

04 प्याकिङ र ढुवानी

4.1 प्याकिङ

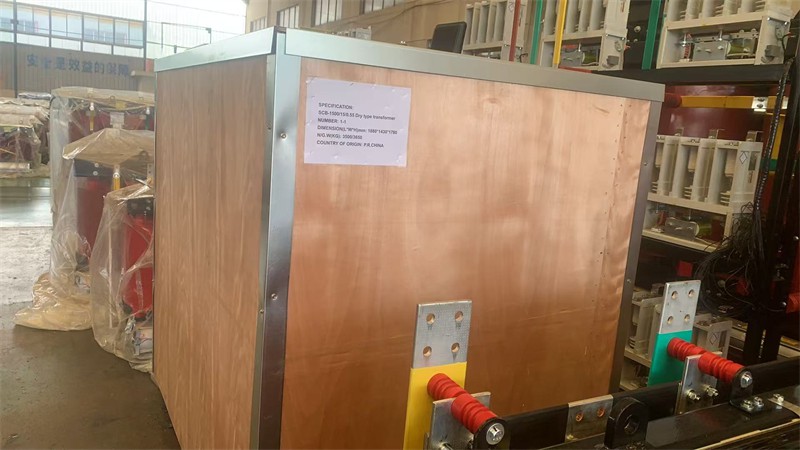

कास्ट कोइल ड्राई प्रकारको ट्रान्सफर्मर कडा काठको केसमा प्याक गरिएको छ। भित्र, यो टक्करको क्षतिबाट बच्नको लागि झटका शोषक फोमले बेरिएको छ-, सिफ्टिंग रोक्नको लागि धातु फास्टनरहरूसँग दृढतापूर्वक फिक्स गरिएको छ, र बाहिरी केस स्पष्ट ढुवानी चिन्हहरू, उत्पादन मोडेल र सजिलो ह्यान्डलिङको लागि वजनको साथ छापिएको छ।



4.2 ढुवानी

CIF सर्तहरू अन्तर्गत, कास्ट कोइल ड्राई प्रकारको ट्रान्सफर्मर (बलियो काठको केसहरूमा) डरबनमा पठाइन्छ। बिक्रेताले समुद्री यातायात व्यवस्थित गर्दछ, भाडा तिर्छ, र ट्रान्जिटको समयमा हानि/नोक्सानी विरुद्ध बीमा किन्छ। सामान बोक्ने जहाजमा हुँदा डेलिभरी पूरा हुन्छ, र कार्गो निर्धारित समय अनुसार डरबन बन्दरगाहमा पठाइनेछ।





05 साइट र सारांश

यसको बलियो कास्ट रेसिन इन्क्याप्सुलेशन, भरपर्दो ड्राई-प्रकार डिजाइन, र लगातार प्रदर्शनको साथ, हाम्रो कास्ट कोइल ड्राई टाइप ट्रान्सफर्मर विविध औद्योगिक, व्यावसायिक, र पूर्वाधार आवश्यकताहरूको लागि एक विश्वसनीय शक्ति समाधानको रूपमा खडा छ। सुरक्षा, कम मर्मतसम्भार, र बिभिन्न अपरेटिङ सर्तहरूमा अनुकूलनताको लागि ईन्जिनियर गरिएको, यसले तपाईंको अपरेशनहरू सुचारु रूपमा चलाउनको लागि स्थिर शक्ति समर्थन प्रदान गर्दछ। चाहे तपाईं स्थायित्व, दक्षता, वा कडा मापदण्डहरूको अनुपालन खोज्दै हुनुहुन्छ, हामी सहयोग गर्न तयार छौं- यो ट्रान्सफर्मरलाई तपाईंको पावर प्रणालीको विश्वसनीयता बढाउन दिनुहोस्।
