75 kVA प्याड माउन्ट ट्रान्सफर्मर-22.86/0.208 kV|संयुक्त राज्य अमेरिका 2024
क्षमता: 75kVA
भोल्टेज: 22.86/0.208kV
सुविधा: IFD संग
स्थिर शक्ति, एक स्मार्ट विकल्प - तीन-फेज प्याड-माउन्ट गरिएको ट्रान्सफर्मरले ऊर्जा दक्षता र सुरक्षा सुनिश्चित गर्दछ!
01 सामान्य
1.1 परियोजना पृष्ठभूमि
सन् २०२४ मा अमेरिकामा ७५ केभीए प्याड माउन्टेड ट्रान्सफर्मर पठाइएको थियो। ओएनएन कुलिङको साथ ट्रान्सफर्मरको रेटिङ पावर ७५ केभी हो। प्राथमिक भोल्टेज ±2*2.5% ट्यापिङ दायरा (NLTC) सँग 22.86GRDY/13.2kV हो, दोस्रो भोल्टेज 0.48y/0.208kV हो, तिनीहरूले YNyn0 को भेक्टर समूह बनाए, र यो लुप फिड र डेड फ्रन्ट ट्रान्सफर्मर हो। SCOTECH द्वारा उत्पादित थ्री फेज प्याड माउन्टेड ट्रान्सफर्मरको बक्स बडी मुख्यतया आधार, साइड प्यानल, विभाजन, ढोका र शीर्ष कभरहरू मिलेर बनेको हुन्छ। बक्सलाई उच्च दाब कक्ष, ट्रान्सफर्मर कक्ष र कम चाप कक्षमा विभाजन गरिएको छ। उच्च भोल्टेज च्याम्बरले उत्तम र भरपर्दो कम्प्याक्ट डिजाइन अपनाउछ, व्यापक एन्टि-मिसअपरेशन चेन प्रकार्य, उच्च विश्वसनीयता, सजिलो मर्मत, उच्च भोल्टेज स्विचगियर टर्मिनल लोड स्विच, रिंग नेटवर्क स्विचगियर र यस्तै अन्य प्रयोग गर्न सकिन्छ। ट्रान्सफर्मर कोठामा तेल डुबेको ट्रान्सफर्मर वा ड्राई ट्रान्सफर्मर जडान गर्न सकिन्छ, र आइसोलेशन प्रोटेक्टिभ नेटले सुसज्जित छ, ट्रान्सफर्मर कोठाले स्वचालित तापक्रम नियन्त्रक, कोठाको तापक्रम निगरानी र स्वचालित भेन्टिलेसन यन्त्र स्थापना गर्न आवश्यकता अनुसार प्राकृतिक भेन्टिलेसन वा जबर्जस्ती भेन्टिलेसन अपनाउन सक्छ। कम-भोल्टेज च्याम्बर वितरण, मिटरिङ, प्रतिक्रियात्मक शक्ति क्षतिपूर्ति र अन्य मानक योजनाहरूसँग सुसज्जित छ, र आवश्यकता अनुसार माध्यमिक नियन्त्रण लूप र तारहरूको संख्या डिजाइन गर्न सक्छ।
1.2 प्राविधिक विशिष्टता
75 kVA ट्रान्सफर्मर विशिष्टता प्रकार र डाटा पाना
|
लाई पठाइयो
अमेरिका
|
|
वर्ष
2024
|
|
टाइप गर्नुहोस्
प्याड माउन्ट ट्रान्सफर्मर
|
|
फिड
लुप
|
|
अगाडि
मृत
|
|
मानक
IEEE C57.12.34
|
|
रेटेड पावर
75kVA
|
|
आवृत्ति
६०HZ
|
|
चरण
3
|
|
चिसो प्रकार
ONAN
|
|
प्राथमिक भोल्टेज
22.86GRDY/13.2 kV
|
|
माध्यमिक भोल्टेज
0.48y/0.208 kV
|
|
घुमाउरो सामग्री
एल्युमिनियम
|
|
कोणीय विस्थापन
YNyn0
|
|
प्रतिबाधा
२.७% भन्दा बढी वा बराबर
|
|
परिवर्तक ट्याप गर्नुहोस्
NLTC
|
|
ट्याप दायरा
±2*2.5%
|
|
लोड हानि छैन
०.२८ किलोवाट
|
|
लोड हानि मा
१.०७ किलोवाट
|
|
सामानहरू
मानक कन्फिगरेसन
|
1.3 रेखाचित्र

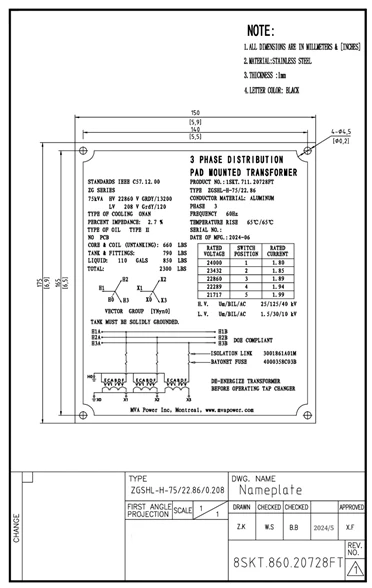

75 kVA प्याड माउन्ट ट्रान्सफर्मर रेखाचित्र रेखाचित्र र आकार।
 |
 |
02 निर्माण
२.१ कोर
तीन-चरण पाँच-स्तम्भ कोरमा पाँचवटा स्तम्भ संरचनाहरू हुन्छन्, सामान्यतया तीनवटा स्तम्भहरू तीन-फेज वाइन्डिङ (चरण A, B, C) बोक्न प्रयोग गरिन्छ, जबकि अन्य दुई स्तम्भहरूले जडान र समर्थन संरचनाको रूपमा काम गर्छन्। प्रत्येक स्तम्भको चुम्बकीय सर्किट डिजाइन तीन - चरणको वर्तमानको युग्मन र कार्यसम्पादनलाई अनुकूलन गर्न डिजाइन गरिएको हो। यो डिजाइनले तीन- चरणको प्रवाहलाई प्रभावकारी रूपमा वितरण र नियन्त्रण गर्न सक्छ र चरणहरू बीचको हस्तक्षेपलाई कम गर्न सक्छ। पाँच स्तम्भहरूको व्यवस्थाले चुम्बकीय प्रवाहको सम्भावित चुहावटलाई प्रभावकारी रूपमा नियन्त्रण गर्दछ, र एकै समयमा कोरको पारगम्यता र दक्षता सुधार गर्दछ। फलामको कोरहरू प्राय: चुम्बकीय क्षेत्रहरूको समान वितरण प्राप्त गर्न सममिततालाई ध्यानमा राखेर डिजाइन गरिन्छ। फलामको कोरको सममित डिजाइनले चुम्बकीय क्षेत्र असंतुलनको कारणले गर्दा हुने हानिलाई प्रभावकारी रूपमा कम गर्न सक्छ र उपकरणको काम गर्ने स्थिरता र विद्युतीय प्रदर्शन सुधार गर्न सक्छ। थ्री-फेज विन्डिङलाई तीनवटा स्तम्भहरूमा समान रूपमा वितरण गरी तीन अन्तरनिर्भर चुम्बकीय क्षेत्रहरू बनाउन सकिन्छ। यो लेआउटले राम्रो फ्लक्स लिङ्किङ सुनिश्चित गर्दछ र ऊर्जा स्थानान्तरणलाई अनुकूलन गर्दछ।
२.२ घुमाउरो
उच्च चालकता आल्मुनियमको प्रयोगले विन्डिङको प्रतिरोधलाई कम गर्न सक्छ, जसले गर्दा लाइन हानि कम हुन्छ र ट्रान्सफर्मरको समग्र कार्य क्षमतामा सुधार हुन्छ। इन्सुलेट सामग्रीको प्रयोगले सर्ट सर्किट र विन्डिङहरू बीचको चुहावटलाई प्रभावकारी रूपमा रोक्न र ट्रान्सफर्मरको सञ्चालन दक्षता सुधार गर्न सक्छ। घुमाउरो टेक्नोलोजीले यो सुनिश्चित गर्न सक्छ कि घुमाउरो मोडहरूको संख्या उचित रूपमा समान रूपमा वितरण गरिएको छ, जसले चुम्बकीय क्षेत्रको वितरणलाई अनुकूलन गर्न र ट्रान्सफर्मरको युग्मन दक्षता सुधार गर्न सक्छ। घुमाउरो संरचनाको उचित डिजाइन मार्फत, वर्तमानलाई घुमाउरोमा समान रूपमा वितरण गर्न सकिन्छ, स्थानीय तातो ठाउँहरू घटाउन र ताप घटाउन सकिन्छ। घुमाउरो मोडको संख्या परिवर्तन गरेर, ट्रान्सफर्मरको भोल्टेज अनुपात समायोजन गर्न सकिन्छ, ताकि यसलाई विभिन्न कार्य परिस्थितिहरूमा लचिलो रूपमा लागू गर्न सकिन्छ। तार घाउ टेक्नोलोजीको निर्माण प्रक्रिया अपेक्षाकृत परिपक्व छ, जसले उत्पादन चक्र र निर्माण जटिलता कम गर्न सक्छ, यसरी लागत घटाउन सक्छ।
2.3 ट्याङ्की
इन्धन ट्याङ्कीको दबाब प्रतिरोध र जंग प्रतिरोध सुनिश्चित गर्न उच्च-गुणस्तरको स्टेनलेस स्टीललाई इन्धन ट्याङ्कीको सामग्रीको रूपमा चयन गरिएको छ। स्टिल प्लेट ठीक डिजाइन रेखाचित्र अनुसार काटिएको छ, सामान्यतया काट्ने मेसिनहरू, लेजर काट्ने वा प्लाज्मा काट्ने विधिहरू प्रयोग गरेर। काटिएको स्टिल प्लेटलाई पालिश गरिएको, डिकन्टमिनेटेड र रस्ट-प्रुफ गरी वेल्डिङको गुणस्तर र पछिको कोटिंगको टाँसिएको हुन्छ। काटिएको स्टिल प्लेटलाई प्रारम्भिक वेल्डिङका लागि डिजाइन आवश्यकताहरू अनुसार फोल्ड गरी बनाइन्छ, सामान्यतया आर्गन आर्क वेल्डिङ, CO₂ शील्डेड वेल्डिङ वा जलमग्न आर्क वेल्डिङ र अन्य वेल्डिङ प्रक्रियाहरू प्रयोग गरी बनाइन्छ। वेल्डिङ पूरा भएपछि, वेल्डिङको गुणस्तर सुनिश्चित गर्न दृश्य निरीक्षण र अल्ट्रासोनिक निरीक्षण सहित वेल्ड निरीक्षण गरिन्छ। इन्धन ट्याङ्कीको सिलिङ कार्यसम्पादन सुनिश्चित गर्न इन्धन ट्याङ्कीको जोड र जोडहरूमा उच्च-गुणस्तरको सील गर्ने सामग्री (जस्तै रबरको गास्केट र सीलेन्ट) प्रयोग गर्नुहोस्। ट्याङ्कीको सतहमा एन्टि-रस्ट उपचार, सामान्यतया तल्लो कोटिंग प्रयोग गरेर, र त्यसपछि राम्रो क्षरण प्रदर्शन प्रदान गर्न वातावरणीय सुरक्षाका आवश्यकताहरू पूरा गर्ने माथिको पेन्ट स्प्रे गर्ने।
2.4 अन्तिम सभा
03 परीक्षण
|
छैन। |
परीक्षण वस्तु |
एकाइ |
स्वीकृति मानहरू |
मापन गरिएको मानहरू |
निष्कर्ष |
|
1 |
प्रतिरोधी मापन |
% |
अधिकतम प्रतिरोध असंतुलन दर 5% भन्दा कम वा बराबर |
1.16 |
पास |
|
2 |
अनुपात परीक्षण |
% |
प्रिन्सिपल ट्यापिङमा भोल्टेज अनुपातको विचलन: ०.५% भन्दा कम वा बराबर |
-0.04~-0.02 |
पास |
|
3 |
चरण-सम्बन्ध परीक्षण |
/ |
YNyn0 |
YNyn0 |
पास |
|
4 |
कुनै -लोड हानि र उत्तेजना वर्तमान |
/ |
I0 : मापन मूल्य प्रदान गर्नुहोस् |
0.33% |
पास |
|
P0: मापन मूल्य प्रदान गर्नुहोस् |
०.०६२ किलोवाट |
||||
|
लोड हानिको लागि सहिष्णुता +10% हो |
/ |
||||
|
5 |
लोड हानि प्रतिबाधा भोल्टेज र दक्षता |
/ |
t: 85 डिग्री प्रतिबाधाको लागि सहिष्णुता ± 7.5% हो कुल लोड हानिको सहिष्णुता +6% हो |
/ |
पास |
|
Z%: मापन गरिएको मान |
3.65% |
||||
|
Pk: मापन गरिएको मान |
१.१६८ किलोवाट |
||||
|
Pt: मापन मूल्य |
1.230kW |
||||
|
दक्षता 99.03% भन्दा कम छैन |
99.14% |
||||
|
6 |
लागू भोल्टेज परीक्षण |
kV |
LV: 10kV 60s |
परीक्षण भोल्टेजको कुनै पतन हुँदैन |
पास |
|
7 |
प्रेरित भोल्टेज प्रतिरोध परीक्षण |
kV |
लागू भोल्टेज (kV): 40 |
परीक्षण भोल्टेजको कुनै पतन हुँदैन |
पास |
|
अवधि(हरू): ४८ |
|||||
|
आवृत्ति (HZ): 150 |
|||||
|
8 |
चुहावट परीक्षण |
kPa |
लागू दबाव: 20kPA अवधि: १२ घण्टा |
कुनै चुहावट र छैन क्षति |
पास |
|
9 |
इन्सुलेशन प्रतिरोध मापन |
GΩ |
LV-HV टु ग्राउन्ड |
85.2 |
/ |
|
10 |
तेल परीक्षण |
/ |
डाइलेक्ट्रिक शक्ति; |
५६.१ kv |
पास |
|
आर्द्रता सामग्री |
9.7 mg/kg |
||||
|
अपव्यय कारक |
0.00327% |
||||
|
Furan विश्लेषण |
०.०३ मिलीग्राम/किग्रा |
||||
|
ग्याँस क्रोमैटोग्राफी विश्लेषण |
/ |
04 प्याकिङ र ढुवानी
05 साइट र सारांश
उत्कृष्ट कार्यसम्पादन, भरपर्दो गुणस्तर र बहुमुखी एप्लिकेसनसहितको थ्री फेज ७५ केभीए प्याड माउन्ट ट्रान्सफर्मर आधुनिक विद्युत वितरण प्रणालीका लागि उपयुक्त विकल्प हो। चाहे वाणिज्य केन्द्रहरू, औद्योगिक पार्कहरू, वा सार्वजनिक पूर्वाधारहरूमा, यो उत्पादनले कुशलतापूर्वक विभिन्न शक्ति आवश्यकताहरू पूरा गर्दछ, प्रणाली स्थिरता सुनिश्चित गर्दै र ऊर्जा उपयोग अधिकतम गर्दछ। भविष्यमा दिगो विकासको लागि बलियो समर्थन प्रदान गर्दै, तपाईंको पावर प्रणालीलाई थप कुशल र भरपर्दो बनाउन थ्री फेज प्याड माउन्टेड ट्रान्सफर्मर छनोट गर्नुहोस्।
